Cavo isolato in PVC UL1015 Descrizione del prodotto Tensione nominale: 600 V Temperatura nominale:80℃、90℃、105℃" Conduttore: conduttore in rame stagnato o nudo, intrecciato o solido, 30 AWG min. Isolamento in PVC: supera il test di fiamma verticale UL VW-1 e cUL FT1 APPLICAZIONE: Per il cablaggio interno di uso generale di apparecchiature elettriche ed elettroniche

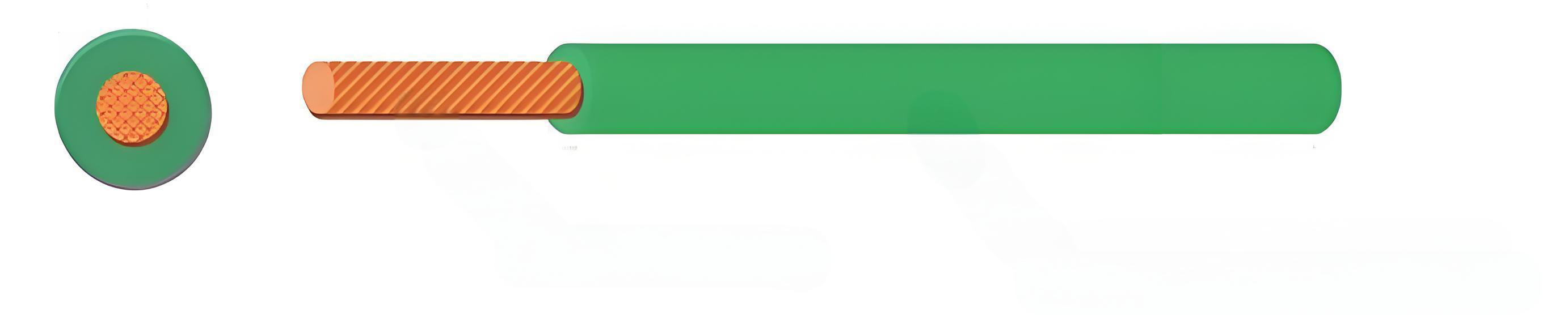

Cavo isolato in PVC UL1015
Tensione nominale: 600 V
Temperatura nominale:80℃、90℃、105℃"
Conduttore: conduttore in rame stagnato o nudo, intrecciato o solido, 30 AWG min.
Isolamento in PVC: supera il test di fiamma verticale UL VW-1 e cUL FT1
APPLICAZIONE: Per il cablaggio interno di uso generale di apparecchiature elettriche ed elettroniche
|
Conduttore |
Isolamento |
Standard |
|||
|
Spec |
Numero di filo/diametro del filo |
SÌ. |
Nom.Spessore. |
Nome.SÌ. |
Lunghezza standard |
|
AWG |
N./mm |
mm |
mm |
mm |
piedi(m) |
|
30 |
7/0,10 |
0.30 |
0.76 |
1.88 |
|
|
28 |
7/0.127 |
0.38 |
0.76 |
1.96 |
2000 piedi |
|
26 |
7/0,16 |
0.48 |
0.76 |
2.06 |
(610 metri) |
|
24 |
11/0.16 |
0.61 |
0.76 |
2.19 |
|
|
22 |
17/0,16 |
0.76 |
0.76 |
2.34 |
|
|
20 |
26/0,16 |
0.94 |
0.76 |
2.52 |
|
|
18 |
41/0,16 |
1.18 |
0.76 |
2.76 |
|
|
16 |
26/0,254 |
1.49 |
0.76 |
3.07 |
1000 piedi |
|
14 |
41/0,254 |
1.88 |
0.76 |
3.46 |
(305 metri) |
|
12 |
65/0,254 |
2.37 |
0.76 |
3.95 |
|
|
10 |
105/0,254 |
3.40 |
0.76 |
5.00 |
|
|
10 |
49/0,37 |
3.38 |
0.76 |
5.00 |
|
|
8 |
168/0,254 |
4.31 |
1.14 |
6.60 |
|
|
6 |
124/0,37 |
5.43 |
1.53 |
8.50 |
|
|
4 |
196/0,37 |
6.78 |
1.53 |
9.90 |
|
|
2 |
312/0.37 |
9.04 |
1.53 |
12.10 |
|
|
1 |
824/0,254 |
9.80 |
1.53 |
13.00 |
|
|
1/0 |
1050/0,254 |
10.86 |
2.03 |
15.00 |
|
|
2/0 |
616/0,37 |
12.30 |
2.03 |
16.50 |
|
|
3/0 |
776/0,37 |
13.80 |
2.03 |
17.90 |
|
|
4/0 |
980/0,37 |
15.40 |
2.03 |
19.60 |
|
|
28 |
1/0,32 |
0.32 |
0.76 |
1.90 |
|
|
26 |
1/0,404 |
0.40 |
0.76 |
1.98 |
|
|
24 |
1/0,511 |
0.51 |
0.76 |
2.09 |
|
|
22 |
1/0,643 |
0.64 |
0.76 |
2.22 |
|
|
20 |
1/0,813 |
0.81 |
0.76 |
2.39 |
|
|
18 |
1/1.02 |
1.02 |
0.76 |
2.60 |
|
|
16 |
1/1.29 |
1.29 |
0.76 |
2.87 |
|
