Con l'accelerazione della transizione energetica globale e lo spostamento delle apparecchiature elettriche verso una densità di potenza più elevata, i connettori flessibili laminati in rame e i ponticelli flessibili laminati in rame stanno gradualmente sostituendo le soluzioni di connessione rigide grazie alla loro superiore conduttività, resistenza alle vibrazioni, resistenza alla fatica e flessibilità strutturale, rendendoli il punto focale delle discussioni del settore.
L'essenza tecnica dei prodotti principali qui discussi, i connettori flessibili laminati in rame e i relativi ponticelli, risiede nell'ottimizzazione dei metodi di connessione tradizionali con cavi o sbarre collettrici rigide.
Specifiche tecniche tipiche:
| Parametro | Intervallo di valori |
|---|---|
| Purezza del rame | ≥99,95% |
| Spessore lamina singola | 0,05 mm – 0,50 mm |
| Spessore totale del connettore | 2mm – 50mm (personalizzabile) |
| Capacità di carico corrente | 100 A – 10.000 A+ |
| Temperatura operativa | Da -40°C a +280°C |
| Resistività elettrica | ≤0,017241 Ω·mm²/m (standard rame ricotto) |
| Rigidità dielettrica | Fino a 3.000 V (a seconda dell'isolamento) |
| Raggio minimo di curvatura | 5× spessore |
| Resistenza alle vibrazioni | Conforme allo standard IEC 60068-2-6 |

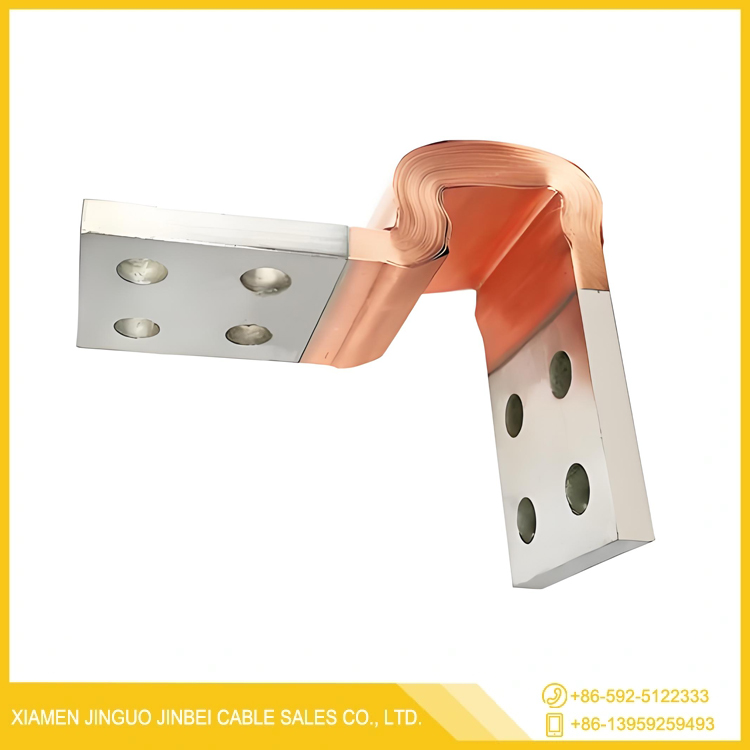

In ambienti soggetti a vibrazioni, come i pacchi batteria di nuova energia, gli inverter ad alta potenza e il trasporto ferroviario, le connessioni rigide tradizionali sono soggette a fratture o a una maggiore resistenza di contatto. I moderni connettori flessibili in rame laminato, realizzati utilizzando fogli di rame multistrato ad elevata purezza attraverso la tecnologia di saldatura a diffusione molecolare, raggiungono una resistenza alla trazione nella zona saldata superiore al 90% del materiale di base.
Le cinghie flessibili in rame possono essere personalizzate in base alle esigenze del cliente:
Intervallo di lunghezza: da 50 mm a 5.000 mm
Finiture terminazioni: Rame nudo, Stagnato, Nichelato, Argentato
Guaina isolante: PVC, gomma siliconica, guaina termorestringente, carta aramidica Nomex®
Specifiche del foro: rotondo, quadrato, a fessura; Diametri da M4 a M20
Trecce: sezione trasversale da 4 mm² a 1.200 mm², adatte per ambienti ad alta flessibilità e vibrazioni ad alta frequenza
Laminati: sezione trasversale 10 mm² – 2.500 mm², adatti per applicazioni ad alta corrente e bassa impedenza
Con l’adozione diffusa di piattaforme ad alta tensione da 800 V nei veicoli elettrici e nei sistemi di accumulo dell’energia, i connettori presentano requisiti più elevati in termini di capacità di resistenza alla tensione, capacità di trasporto di corrente e resistenza alla corrosione elettrochimica. I ponticelli flessibili laminati in rame, con la loro bassa impedenza (valore tipico <0,1 mΩ/m) e le elevate caratteristiche di trasporto di corrente, sono diventati la soluzione preferita per il collegamento di moduli batteria, inverter e controller del motore.
Garantiscono una trasmissione di potenza stabile in condizioni di commutazione ad alta frequenza e cicli termici, riducendo al minimo le cadute di tensione e le perdite di energia. Il loro design flessibile si adatta alle vibrazioni meccaniche e alle tolleranze di assemblaggio senza compromettere l'integrità elettrica. Inoltre, la struttura di laminazione in rame migliora la resistenza alla fatica rispetto ai tradizionali cavi piatti, prolungando la durata in applicazioni impegnative per veicoli elettrici ed energia rinnovabile.
