Xiamen Jinguo jinbei Cable Sales Co., Ltd. è strettamente correlato all'argomentoCavo del sensoreprestazioni nei sistemi industriali, dove la schermatura diventa essenziale per prevenire interferenze e disturbi nei moderni ambienti di trasmissione del segnale.
In molti sistemi energetici e di automazione, ci si aspetta che un cavo di controllo fornisca segnali stabili anche in condizioni elettromagnetiche forti. Questo articolo esplora il motivo per cui le strutture di cavi schermati sono ampiamente adottate per garantire l'integrità del segnale e la stabilità operativa in applicazioni industriali complesse.
I moderni siti industriali sono raramente elettricamente “silenziosi”. Dalle turbine eoliche e dai quadri elettrici alle sale di controllo delle navi e ai sistemi di stoccaggio dell’energia, l’attività elettromagnetica è ovunque. I motori si avviano e si fermano, i convertitori commutano ad alta frequenza e le grandi linee elettriche emettono continuamente campi elettromagnetici.

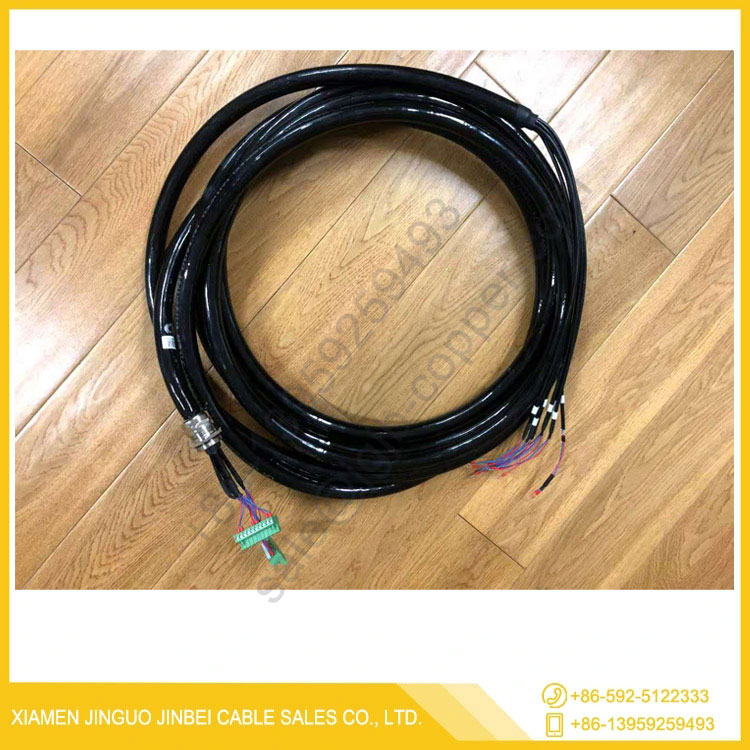

A Cavo del sensoreoperando in questi ambienti si trova ad affrontare un problema semplice ma critico: le interferenze indesiderate possono distorcere o indebolire il segnale trasmesso. Anche disturbi minori possono portare a letture imprecise, risposte ritardate o comportamento instabile del sistema.
Le fonti comuni di interferenza includono:
- Azionamenti a frequenza variabile (VFD) utilizzati nel controllo motore
- Apparecchiature di commutazione ad alta tensione
- Cavi di alimentazione vicini che corrono paralleli alle linee di segnale
- Sistemi di comunicazione wireless e dispositivi RF
- Eventi di commutazione dei relè meccanici
Senza un'adeguata protezione, il cavo di controllo può facilmente captare questi disturbi come un'antenna.
La schermatura funge da barriera protettiva. Invece di consentire al rumore elettromagnetico esterno di penetrare nel conduttore, reindirizza o assorbe le interferenze, mantenendo stabile il segnale interno. Ciò è particolarmente importante nei sistemi di monitoraggio di precisione in cui piccole variazioni di tensione rappresentano dati critici.
Le strutture schermate non sono solo un miglioramento opzionale: sono spesso una necessità in ambienti difficili. L'idea centrale è semplice: isolare il percorso del segnale dall'influenza elettrica esterna.
Nei sistemi di prodotto sviluppati da Xiamen Jinguo jinbei Cable Sales Co., Ltd., i progetti di cavi di controllo flessibili spesso incorporano concetti di schermatura insieme a conduttori in rame a trefolo sottile conformi agli standard VDE0295/IEC228 Classe 5.
Una moderna struttura schermata generalmente comprende:
- Conduttore in rame a trefolo fine per flessibilità
- Strato isolante in TPE o PVC per resistenza meccanica e chimica
- Disposizione del nucleo ritorto per ridurre la diafonia
- Strato schermante metallico (treccia o lamina) per protezione EMI
- Guaina esterna durevole progettata per resistenza al movimento e all'abrasione
Questa struttura a strati lo garantisce
può operare sia in condizioni statiche che dinamiche.
La selezione dei materiali gioca un ruolo importante nella stabilità a lungo termine:
- Mescole TPE: Eccellente flessibilità alle basse temperature
- Miscele di PVC: rapporto costi-prestazioni equilibrato con resistenza chimica
- Isolamento ad alta elasticità: supporta flessioni ripetute nei sistemi in movimento
Questi materiali aiutano il cavo a mantenere prestazioni elettriche costanti anche dopo milioni di cicli di movimento.
I design schermati sono ampiamente utilizzati nei sistemi in cui l'affidabilità non è negoziabile.
Gli ambienti applicativi tipici includono:
- Sistemi di generazione di energia eolica
- Unità di monitoraggio di quadri elettrici
- Sistemi di controllo e navigazione marittima
- Nuovi sistemi di stoccaggio e conversione dell'energia
- Linee di produzione meccanica automatizzata
In questi scenari, aCavo del sensoredeve resistere simultaneamente a vibrazioni, movimento e rumore elettrico.
Nelle installazioni dinamiche come i sistemi a catena portacavi, i cavi vengono piegati e allungati ripetutamente. I prodotti progettati per questi ambienti spesso supportano fino a 3 milioni di cicli di piegatura, garantendo una lunga durata operativa senza degrado del segnale.
| Caratteristica | Struttura schermata | Struttura non schermata |
| Resistenza EMI | Alto | Basso |
| Stabilità del segnale | Forte | Variabile |
| Durabilità meccanica | Migliorato (con guaina adeguata) | Di base |
| Ambienti adatti | Industriale / ad alto rumore | Interno silenzioso |
| Durata di vita tipica nei sistemi di movimento | A lungo termine (milioni di cicli) | Limitato |
Questo confronto evidenzia perché la schermatura è diventata un requisito standard in molte applicazioni.
Un'importante evoluzione nell'ingegneria dei cavi è l'integrazione di flessibilità e schermatura. Nei sistemi di movimento, i cavi non devono solo trasmettere segnali ma anche sopportare movimenti continui.
Le caratteristiche chiave dei progetti flessibili avanzati includono:
- Torsione stretta dei nuclei isolati per l'equilibrio meccanico
- Geometria compatta del cavo per un comportamento di flessione controllato
- Strati esterni resistenti all'usura per ridurre l'affaticamento superficiale
- Compatibilità con i sistemi di percorso delle catene portacavi
Queste caratteristiche gli consentono di mantenere prestazioni costanti anche in ambienti di movimento ad alta frequenza.
Per garantire l'affidabilità, molti cavi industriali vengono testati secondo standard e sistemi di certificazione internazionali.
I parametri di riferimento comuni includono:
- Struttura conduttore VDE0295 / IEC228 Classe 5
- Conformità CE e TÜV per sicurezza e prestazioni
- Requisiti RoHS che garantiscono l'eliminazione delle sostanze soggette a restrizioni
- Test EN50085-1 e EN50085-2-3 per la compatibilità del sistema
Inoltre, i conduttori flessibili personalizzati e i cavi di messa a terra utilizzati nei sistemi correlati possono superare la certificazione UL e le approvazioni delle società di classificazione, supportando l'implementazione globale nei settori regolamentati.
Il rumore elettrico non è sempre visibile, ma i suoi effetti possono essere misurati in termini di instabilità del sistema. La schermatura riduce il rumore attraverso tre meccanismi principali:
1. Riflessione delle onde elettromagnetiche:La schermatura metallica riflette i campi elettromagnetici esterni lontano dal conduttore.
2. Assorbimento e messa a terra:Le correnti di interferenza vengono reindirizzate in modo sicuro verso i percorsi di terra.
3. Riduzione dell'accoppiamento capacitivo:La geometria del doppino intrecciato riduce l'interazione interna del segnale.
Insieme, questi meccanismi garantiscono che aCavo del sensoremantiene l'integrità dei dati coerente anche nelle zone ad alta interferenza.
Quando si progettano o si selezionano sistemi di cavi per ambienti industriali, diversi fattori pratici influenzano le prestazioni:
- Ambiente di installazione (statico o dinamico)
- Distanza da apparecchiature ad alta tensione
- Livello di sensibilità del segnale richiesto
- Sollecitazioni meccaniche da sistemi di movimento
- Fluttuazioni di temperatura (da -40°C a +90°C in installazioni fisse)
Nei sistemi flessibili anche il raggio di curvatura è fondamentale. Molti progetti avanzati consentono:
- Installazione mobile: 7,5× diametro esterno
- Installazione fissa: 6× diametro esterno
Questi parametri aiutano a prevenire danni da stress interno durante il funzionamento a lungo termine.
Man mano che le industrie si spostano verso l’automazione e l’integrazione delle energie rinnovabili, l’affidabilità del segnale diventa sempre più importante. Che si tratti di monitorare le prestazioni delle turbine o di controllare le sequenze dei quadri, la comunicazione stabile garantisce la sicurezza e l'efficienza del sistema.
I design schermati gli consentono di funzionare come un "sistema nervoso" stabile all'interno di queste complesse infrastrutture, riducendo i rischi causati da condizioni elettromagnetiche imprevedibili.
Le strutture di cavi schermati rimangono una soluzione chiave per mantenere stabile la trasmissione del segnale in ambienti elettricamente complessi. Combinando conduttori a trefoli sottili, materiali isolanti flessibili e strati di schermatura protettiva, i moderni sistemi di cavi raggiungono sia la durata che l'integrità del segnale in condizioni difficili.
In applicazioni pratiche che vanno dai sistemi di energia eolica alle unità di accumulo dell'energia, prodotti come cavi di controllo flessibili personalizzati e correlatiCavo del sensoreLe soluzioni sviluppate da Xiamen Jinguo jinbei Cable Sales Co., Ltd. dimostrano come la progettazione ingegneristica supporti direttamente una comunicazione industriale affidabile senza interruzioni o distorsioni.
