Il cavo ignifugo da 1 kV, privo di alogeni e a basso contenuto di fumi, modello WDZR-RE 0,6/1 kV, è un cavo di alimentazione progettato per applicazioni che richiedono maggiore sicurezza antincendio, protezione ambientale e prestazioni elettriche stabili. Sviluppato e fornito da Xiamen Jinguo Jinbei Cable Sales Co., Ltd., un produttore e fornitore professionale di cavi cinese, questo prodotto supporta colori personalizzati e un'ampia gamma di dimensioni dei conduttori, rendendolo adatto per quadri elettrici, sistemi di energia eolica, navi e nuovi progetti di energia e stoccaggio dell'energia.

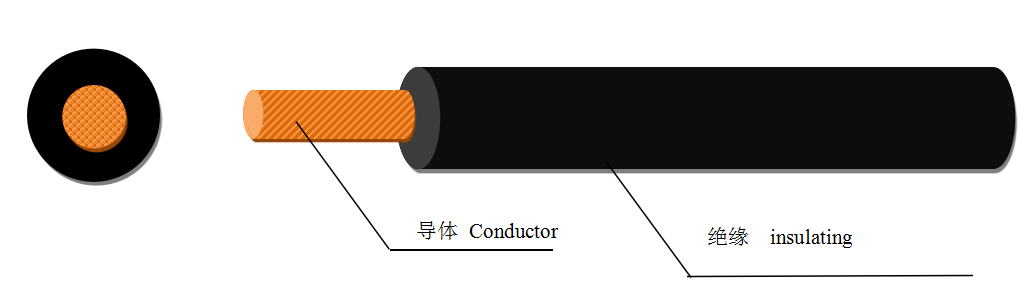

Il nostro cavo ignifugo da 1 kV senza alogeni e a basso contenuto di fumi (WDZR-RE 0,6/1 kV) adotta una struttura isolante ignifuga a basso contenuto di fumi, priva di alogeni, combinata con conduttori in rame di alta qualità.
In qualità di fornitore a lungo termine di clienti globali di quadri elettrici ed energia eolica, ci concentriamo su un controllo di qualità stabile, rigorosi standard di test e prestazioni pratiche in condizioni di lavoro reali, aiutando i clienti a ridurre i rischi di incendio e migliorare la sicurezza del sistema.
Conduttore: rame nudo o rame stagnato
Isolamento: composto ritardante di fiamma privo di alogeni a bassa emissione di fumi
Tensione nominale: 0,6/1kV
Temperatura nominale: 90 ℃
Colore: personalizzato in base alle esigenze del cliente
Il design della struttura garantisce buona flessibilità, uniformità di isolamento e lunga durata, anche in condizioni di carico continuo.
| TIPO | ZC-RV-105℃ | COLORE | PERSONALIZZATO | ||||
| DISEGNO: Requisiti del test: 1、 diametro esterno del cavo, diametro esterno del filo conduttore. entro l'intervallo di tolleranza.2、 Concentricità3、 Stampa delle parole corretta e chiara4、 Resistenza del conduttore di 20℃ entro l'intervallo di tolleranza5、 La confezione è ordinata, senza graffi | |||||||
| Conduttore | Isolamento | ||||||
| Sezione sezione mm2 | Filo D.E. | resistenza ≤Ω/km | spessore mm | D.O. mm | |||
| ±0,004 mm | rame | Rame stagnato | Media | Minimo | Standard | controllo del processo | |
| 0.5 | ≤ 0,21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.5 | 2.1-2.2 |
| 0.75 | ≤ 0,21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.7 | 2.3-2.4 |
| 1 | ≤ 0,21 | 19.5 | 20.0 | 0.6 | 0.44 | 2.8 | 2.5-2.6 |
| 1.5 | ≤ 0,26 | 13.3 | 13.7 | 0.7 | 0.53 | 3.4 | 3.0-3.1 |
| 2.5 | ≤ 0,26 | 7.98 | 8.21 | 0.8 | 0.62 | 4.1 | 3.6-3.7 |
| 4 | ≤ 0,31 | 4.95 | 5.09 | 0.8 | 0.62 | 4.8 | 4.2-4.3 |
| 6 | ≤ 0,31 | 3.30 | 3.39 | 0.8 | 0.62 | 5.3 | 4.8-5.0 |
| 10 | ≤ 0,41 | 1.91 | 1.95 | 1.0 | 0.80 | 6.8 | 6.4-6.6 |
| 16 | ≤ 0,41 | 1.21 | 1.24 | 1.0 | 0.80 | 8.1 | 7.6-7.8 |
| 25 | ≤ 0,41 | 0.780 | 0.795 | 1.2 | 0.98 | 10.2 | 9.2-9.5 |
| 35 | ≤ 0,41 | 0.554 | 0.565 | 1.2 | 0.98 | 11.7 | 10.3-10.6 |
| 50 | ≤ 0,41 | 0.386 | 0.393 | 1.4 | 1.16 | 13.9 | 12.3-12.6 |
| Tipo | ZC-RV-105℃ | Colore | PERSONALIZZATO | |
| nominale Tep. | 105 ℃ | |||
| Vol. nominale | 0,5-1mm2 300/500V | 1,5-50 mm2 450/750 V | ||
| tensione di scintilla | 0,5-16mm2 6kV | 25-50mm2 10kV | ||
| Test di tenuta alla tensione CA del cavo completo | 2000 V/5 min Nessun guasto | 2500 V/5 min Nessun guasto | ||
| resistenza alla trazione | Senza invecchiamento ≥ 12,5 N/mm2 | |||
| allungamento a rottura | Senza invecchiamento ≥ 125 % | |||
Se esposto al fuoco, il cavo ignifugo da 1 kV, privo di alogeni e a basso contenuto di fumi, produce una densità di fumo molto bassa e non rilascia gas alogeni corrosivi, riducendo i danni alle apparecchiature e migliorando la sicurezza del personale.
Proprietà elettriche stabili
Resistenza del conduttore rigorosamente controllata a 20 ℃
Spessore isolante uniforme ed eccellente concentricità
Prestazioni affidabili di trasporto di corrente per il funzionamento a lungo termine
Test rigorosi di fiamma e tensione
Test di resistenza alla tensione CA: 3500 V/5 minuti, senza guasti
Standard di controllo della qualità
Ogni cavo ignifugo da 1 kV, privo di alogeni e a basso contenuto di fumi, è prodotto e ispezionato secondo rigorose procedure di controllo qualità:
Cavo D.E. e conduttore O.D. entro il range di tolleranza
La concentricità soddisfa i requisiti standard
La stampa è chiara, corretta e completa
Resistenza del conduttore verificata a 20℃
L'imballaggio è pulito, senza graffi o fili aggrovigliati
Sistemi di quadri elettrici
Apparecchiature per la generazione di energia eolica
Stoccaggio dell'energia e nuovi sistemi energetici
Impianti elettrici marini e di bordo
Impianti di distribuzione elettrica industriale
Oltre 20 anni di esperienza nella produzione e fornitura di cavi
Fornitore a lungo termine di aziende europee di quadri elettrici di alto livello
Prodotti ampiamente utilizzati nei progetti di energia eolica, marina e di stoccaggio dell'energia
Molteplici certificazioni tra cui UL, AS5000 e approvazioni di società di classificazione
Attrezzatura di ispezione completa per garantire una qualità costante
