Xiamen Jinguo Jinbei Cable Sales Co., Ltd. è orgogliosa di presentare la nostra serie di cavi in PVC H07V certificati CE ad alte prestazioni, inclusi i modelli H07V-K e H05V-K. Progettato per versatilità e affidabilità, questo cavo in PVC H07V certificato CE è la soluzione ideale per il cablaggio interno in quadri elettrici, armadi elettrici e nuove unità di accumulo di energia. Combinando la conformità agli standard europei con la nostra produzione di precisione, garantiamo che ogni metro del nostro.
Il nostro filo in PVC H07V certificato CE ignifugo per alte temperature da 105 ℃ isolato in PVC offre una protezione avanzata contro le alte temperature e le fiamme, soddisfacendo i rigorosi requisiti delle applicazioni industriali. Il cavo ZC-RV-105℃ è dotato di un isolamento in PVC durevole, che lo rende adatto ad ambienti in cui le alte prestazioni e la sicurezza sono fondamentali.
In qualità di fornitore chiave delle aziende globali di energia eolica, dei produttori di quadri e della China State Grid, garantiamo che i nostri cavi soddisfino i più elevati standard di settore, comprese le certificazioni UL e AS5000.
L'isolamento in PVC ignifugo di questo cavo previene la propagazione del fuoco, offrendo una maggiore sicurezza e riducendo al minimo i potenziali danni in caso di guasto elettrico.
Con una temperatura nominale di 105 ℃, questo cavo è progettato per resistere ad ambienti ad alta temperatura, rendendolo ideale per sistemi di alimentazione e apparecchiature che funzionano in condizioni di stress termico.
Il cavo ZC-RV-105℃ è dotato di un conduttore a bassa resistenza che garantisce un flusso di corrente efficiente e una lunga durata. È inoltre progettato per resistere all'alta tensione, offrendo resistenza alla tensione di scintilla fino a 10 kV per dimensioni più grandi.
La nostra linea di produzione utilizza un controllo di processo avanzato per mantenere tolleranze rigorose sia per la serie H05V-K che per H07V-K.
Progettato per installazioni di potenza, il nostro filo in PVC H07V certificato CE (H07V-K) offre un isolamento robusto e un'elevata resistenza alla tensione di scintilla.
| TIPO | H07V-K | COLORE | PERSONALIZZATO | ||||
|

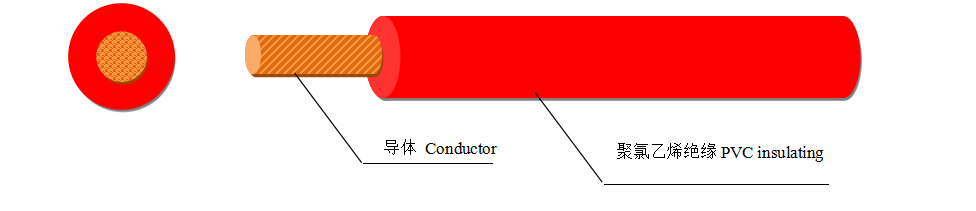

DISEGNO: Requisiti del test: 1、 diametro esterno del cavo, diametro esterno del filo conduttore. entro il range di tolleranza. 2、 Concentricità. 3、 Stampare le parole in modo corretto e chiaro. 4、20℃ Resistenza del conduttore entro l'intervallo di tolleranza. 5、 Il pacchetto è ordinato, senza graffi. |
|||||||
| Conduttore | Isolamento | ||||||
| Sezione sezione mm2 | Filo D.E. | resistenza ≤Ω/km | spessore mm | D.O. mm | |||
| ±0,004 mm | rame | Rame stagnato | Media | Minimo | Standard | controllo del processo | |
| 1.5 | ≤ 0,26 | 13.3 | 13.7 | 0.7 | 0.53 | 2.8-3.4 | 3.0-3.1 |
| 2.5 | ≤ 0,26 | 7.98 | 8.21 | 0.8 | 0.62 | 3.4-4.1 | 3.6-3.7 |
| 4 | ≤ 0,31 | 4.95 | 5.09 | 0.8 | 0.62 | 3.9-4.8 | 4.2-4.3 |
| 6 | ≤ 0,31 | 3.30 | 3.39 | 0.8 | 0.62 | 4.4-5.3 | 4.8-5.0 |
| 10 | ≤ 0,41 | 1.91 | 1.95 | 1.0 | 0.80 | 5.7-6.8 | 6.4-6.6 |
| 16 | ≤ 0,41 | 1.21 | 1.24 | 1.0 | 0.80 | 6.7-8.1 | 7.6-7.8 |
| 25 | ≤ 0,41 | 0.780 | 0.795 | 1.2 | 0.98 | 8.4-10.2 | 9.2-9.5 |
| 35 | ≤ 0,41 | 0.554 | 0.565 | 1.2 | 0.98 | 9.7-11.7 | 10.3-10.6 |
| 50 | ≤ 0,41 | 0.386 | 0.393 | 1.4 | 1.16 | 11.5-13.9 | 12.3-12.6 |
| Tipo | H07V-K | Colore | PERSONALIZZATO | ||
| Isolamento | PVC | ||||
| nominale Tep. | 70℃ | ||||
| Vol. nominale | 450/750V | ||||
| tensione di scintilla | 1,5-16 mm2:6 kV | 25-50mm2:10kV | |||
| Test di tenuta alla tensione CA del cavo completo | 2500 V/5 min Nessun guasto | ||||
| resistenza alla trazione | Senza invecchiamento ≥ 12,5 N/mm2 | ||||
| allungamento a rottura | Senza invecchiamento ≥ 125 % | ||||
| Tipo | H05V-K | Colore | PERSONALIZZATO | ||
| nominale Tep. | 70℃ | ||||
| Vol. nominale | 300/500 V | ||||
| tensione di scintilla | 6kV | ||||
| Test di tenuta alla tensione CA del cavo completo | 2000 V/5 min Nessun guasto | ||||
| resistenza alla trazione | Senza invecchiamento ≥ 12,5 N/mm2 | ||||
| allungamento a rottura | Senza invecchiamento ≥ 125 % | ||||
| tensione di scintilla | 6kV |
| Test di tenuta alla tensione CA del cavo completo | 2000 V/5 min Nessun guasto |
| resistenza alla trazione | Senza invecchiamento ≥ 12,5 N/mm2 |
| allungamento a rottura | Senza invecchiamento ≥ 125 % |
| TIPO | H05V-K | COLORE | PERSONALIZZATO | ||||
|
DISEGNO: Requisiti del test: 1, diametro esterno del cavo, diametro esterno del filo conduttore. entro il range di tolleranza. 2、Concentricità. 3、Stampare le parole in modo corretto e chiaro. 4、20℃ Resistenza del conduttore entro l'intervallo di tolleranza. 5、La confezione è ordinata, senza graffi. |
|||||||
| Conduttore | Isolamento | ||||||
| Sezione sezione mm2 | Filo D.E. | resistenza ≤Ω/km | spessore mm | D.O. mm | |||
| ±0,004 mm | rame | Rame stagnato | Media | Minimo | Standard | controllo del processo | |
| 0.5 | ≤ 0,21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.1-2.5 | 2.1-2.2 |
| 0.75 | ≤ 0,21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.2-2.7 | 2.3-2.4 |
| 1 | ≤ 0,21 | 19.5 | 20.0 | 0.6 | 0.44 | 2.4-2.8 | 2.5-2.6 |
Per mantenere la nostra filosofia "Quality First", il nostro filo in PVC H07V certificato CE deve superare cinque punti di controllo critici prima di lasciare la nostra struttura:
Precisione dimensionale: cavo O.D. e conduttore O.D. sono mantenuti rigorosamente entro intervalli di tolleranza.
Perfetta concentricità: garantisce che lo spessore dell'isolamento sia uniforme, prevenendo perdite elettriche.
Chiara identificazione: la stampa è corretta, leggibile e priva di difetti come macchie di olio o "tiramenti".
Convalida basata sulla resistenza: la qualità del conduttore è determinata da test di resistenza effettivi a 20 ℃, non solo dal diametro visivo.
Imballaggio premium: garantiamo che il pacchetto finale sia ordinato, senza graffi o linee aggrovigliate.
