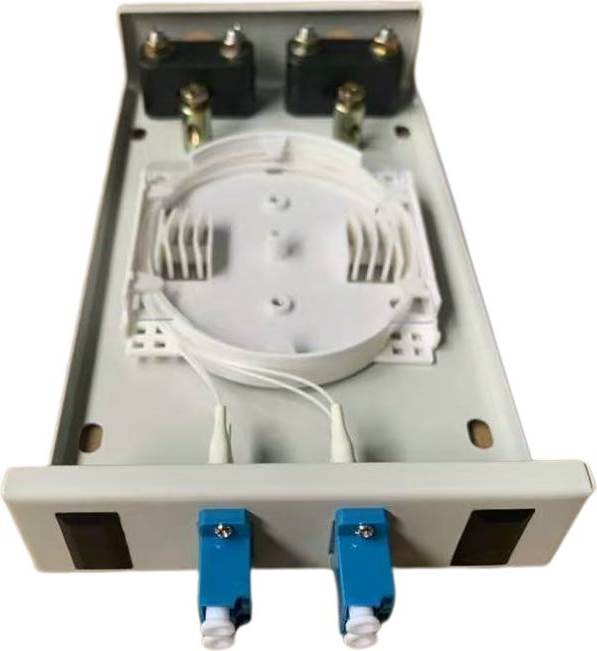

Scatola terminale in fibra ottica LC 4&8&12&24 Core

Scatola terminale in fibra ottica LC 4&8&12&24 Core

I．Applicazione

Il prodotto può essere utilizzato sui terminali dei cavi ottici, di diversi tipi e strutture, il cui diametro è compreso tra 18 mm di vassoio.

II．Caratteristiche strutturali.

l Tutti gli indici delle proprietà sono conformi allo standard nazionale YD/T814-1996.

l Il corpo utilizza lamiera di acciaio laminata a freddo e la superficie utilizza la tecnica della plastica soffusa. Forte forza adesiva, artistica e durevole.

l Il design distintivo di 1-2 ingressi cavo e di uscita fibra da 1-48 core garantisce flessibilità.

l L'ingresso del cavo e l'uscita della fibra sono sigillati con NBR resistente all'olio per aumentare la flessibilità. Gli utenti possono scegliere di pungere l'ingresso e l'uscita.

l Il vassoio di fusione delle fibre sovrapposto e l'unità di terra isolante separata rendono la disposizione dei nuclei, espandendo la capacità e il cavo di terra flessibile, conveniente e sicuro.

III．Specifiche tecniche principali

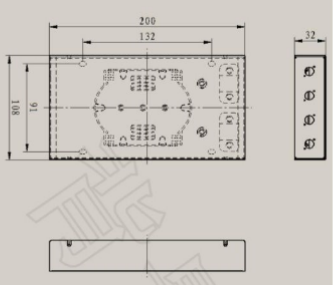

l Dimensioni esterne: (lunghezza×larghezza×altezza) 200×108×32

lPeso: 1 kg

l raggio di avvolgimento della fibra ottica: ≥40mm

l Perdita extra del vassoio della fibra: nessuna

l lunghezza della fibra rimasta nel vassoio: ≥1,6 m

l capacità della fibra: 8 core

l temperatura di funzionamento: - 400°C ~ + 600°C

l resistenza alla pressione laterale: 500 N

l resistenza agli urti: 750 N

IV．Operazioni

l Staccare il cavo, togliere l'alloggiamento esterno ed interno, nonché il tubo flessibile e lavare via il grasso di riempimento, lasciando 1,1 ~ 1,6 m di fibra e 20 ~ 40 mm di anima in acciaio.

l Fissare la scheda pressacavo e il cavo, nonché l'anima in acciaio di rinforzo del cavo.

l Condurre la fibra nel vassoio di fusione e collegamento, fissare il tubo termocontratto e il tubo fuso a una delle fibre di collegamento. Dopo aver fuso e collegato la fibra, spostare il tubo del contratto termico e il tubo fuso e fissare il nucleo rinforzato in acciaio inossidabile (o quarzo), assicurarsi che il punto di collegamento sia al centro del tubo dell'alloggiamento. Riscaldare il tubo per unire i due in uno. Posizionare il giunto protetto nel vassoio di posa delle fibre (un vassoio può posizionare 12 nuclei)

l Disporre uniformemente la fibra sinistra nel vassoio di fusione e collegamento e fissare la fibra di avvolgimento con fascette in nylon. Utilizzare i vassoi dal basso verso l'alto. Dopo che tutta la fibra è stata collegata, coprire lo strato superiore e fissarlo.

l Posizionarlo e utilizzare il cavo di terra secondo il piano di progetto.

Chiudo il coperchio. Può essere installato a parete o in linea orizzontale.

V．Lista di imballaggio

l corpo principale della custodia terminale: 1 pezzo di PVC

l panno sabbiato per lucidatura: 1 pz

l alloggiamento in fibra: 2～8 pz

cravatta: 4 pezzi
